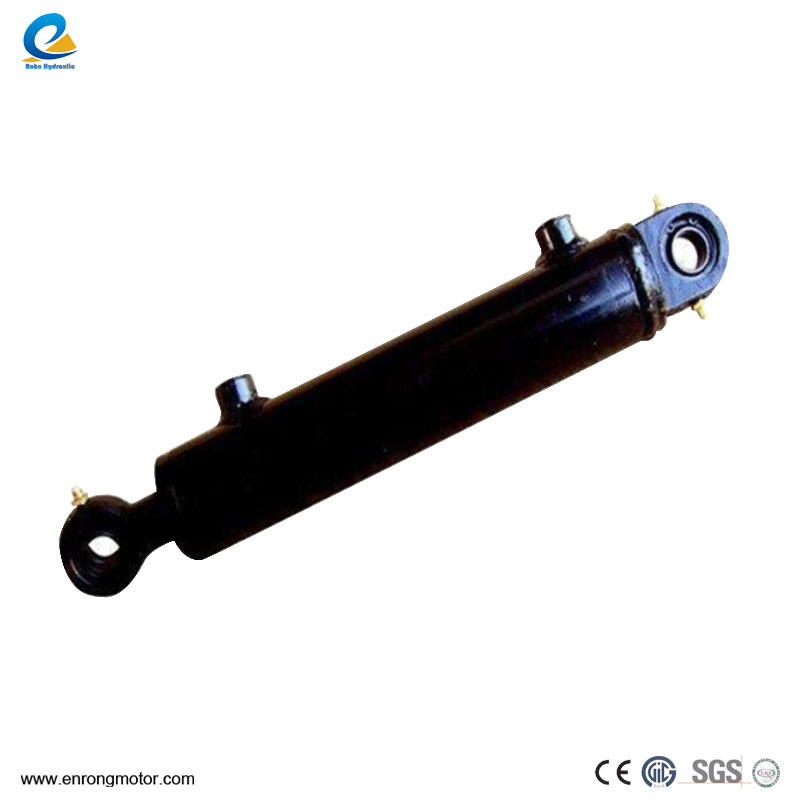

Hydrauliset sylinterit, koska hydraulisten järjestelmien ydintoimilaitteet ovat pääasiassa vastuussa hydraulisen energian tehokkaasta muuntamisesta mekaaniseen energiaan lineaarisen edestakaisen liikkeen saavuttamiseksi. Yksinkertaisella rakenteellaan ja vakaalla suorituskyvyllä sitä käytetään usein laajasti erityyppisissä koneissa monimutkaisten pelkistyslaitteiden korvaamiseksi ja aukkomattoman ja sileän liikkeen tarjoamiseksi. Hydraulisylinterin lähtövoima liittyy läheisesti männän tehokkaaseen alueeseen ja paineeroon molemmissa päissä. Sen perusrakenne sisältää ydinkomponentit, kuten sylinterin tynnyri, sylinterinpää, mäntä ja männän sauva, tiivistyslaite jne., Ja puskuri ja pakokaasulaite on määritetty todellisten tarpeiden mukaan.
RakenneHydrauliset sylinteriton muutettavissa, joten sen luokittelumenetelmät ovat myös monipuolisia. Liiketilansa mukaan hydrauliset sylinterit voidaan jakaa kahteen tyyppiin: lineaarinen edestakainen liiketyyppi ja pyörivä kääntötyyppi. Samanaikaisesti hydraulisen paineen vaikutuksen mukaan hydrauliset sylinterit voidaan jakaa yksivaiheisiin tyyppiin ja kaksoisvaikutukseen. Lisäksi rakennemuoto on myös tärkeä luokituksen ulottuvuus, mukaan lukien mäntätyyppi, mäntätyyppi, monivaiheinen teleskooppihihan tyyppi ja vaihdetelinetyyppi. Lisäksi hydraulisylinterin asennusmuoto ja paineaso ovat myös sen luokituksen perusta, kuten erilaiset asennusmenetelmät, kuten solmiotangot, korvakorut, pohjajalat, sarana -akselit ja erilaiset painetasot, kuten 16MPA, 25MPA ja 31,5MPA.
Hydrauliset sylinterit ovat laite, joka muuntaa nestemäisen energian mekaaniseksi energiaksi. Se kestää suuria voimia, koska sen työneste voi siirtää voimaa, jolloin hydraulisylinteri kestää helposti suuria kuormia. Se sujuu sujuvasti, ja koska työnesteen virtaus on jatkuvaa, vaikutusta ja tärinää ei ole. Yksinkertaisen rakenteen, pienen koon, luotettavan toiminnan ja pitkän käyttöiän vuoksi sitä käytetään laajasti teollisuustuotannossa ja se voi sopeutua erilaisiin työympäristöihin ja tiloihin. Ja hallita on erittäin kätevää, ja hydraulisylinterin hallinta voidaan saavuttaa säätämällä hydraulijärjestelmän painetta ja virtausta.
Hydraulisilla sylintereillä on laaja valikoima sovelluksia teollisuustuotannossa, pääasiassa työstötyökalut: kuten jauhamiskoneet, porauskoneet, sorvit jne., Käytetään jauhamileikkurien, porausbittien, työkalujen jne. Hallitsemiseen: sitä voidaan käyttää nosto-, avaamiseen, sulkemiseen, puristamiseen ja muihin laitteiden toiminnan hallintaan, kuten rummut ja rullat. Kaivosteollisuus: Käytetään kaivoskoneiden nostamiseen, kallistumiseen, kiinnittämiseen ja muuhun hallintaan. Rakennusteollisuus: Käytetään nostamiseen, kallistumiseen, kiinnittämiseen ja muuhun rakennuskoneiden hallintaan, kuten torninosturit, hissit jne. Maatalouden koneet: Käytetään nostamiseen, kallistumiseen, ohjaukseen ja muuhun maatalouskoneiden hallintaan, kuten traktoreita, yhdistämällä korjaajat jne.
Hydrauliset sylinterit voidaan jakaa männäänhydrauliset sylinterit, männän hydrauliset sylinterit, teleskooppiset hydrauliset sylinterit ja swing -hydrauliset sylinterit niiden rakenteen ja käyttöominaisuuksien mukaan. Heillä jokaisella on rakenteellisia etuja ja käsittelyominaisuuksia.
Männän hydrauliset sylinterit on jaettu yhden rodin ja kaksoisruoan rakenteisiin, joissa on kaksoisvaikutteisia ja yksivaikutteisia muotoja. Männän liikkeen ominaisuus on yksisuuntainen, mikä vaatii ulkoisen voiman työntämään vastakkaiseen suuntaan, kun taas kaksoisvaikutteiset sylinterit voivat liikkua kahteen suuntaan hydraulisen paineen läpi. Yhden männän sauvan hydraulisylinterin ominaisuus on, että siinä on männän sauva vain toisessa päässä. Kuvio näyttää tyypillisen yksisuuntaisen hydraulisylinterin, jossa sisääntulo- ja poistoöljyportit A ja B molemmissa päissä. Näitä öljyportteja voidaan syöttää paineöljyllä tai paluuöljyllä, mikä saavuttaa liikkumisen kahteen suuntaan. Siksi tämän tyyppistä hydraulista sylinteriä kutsutaan kaksoisvaikutteiseksi sylinteriksi.
Männän hydraulisylinterin mäntäliike on yksisuuntainen, ja sen käänteinen liike vaatii ulkoisen voiman saavuttamiseksi. Tästä huolimatta sen aivohalvaus on yleensä pidempi kuin yhden männän sauvan hydraulisylinterin. Männän hydrauliset sylinterit sisältävät pääasiassa kaksi rakennetta: yksi sauva ja kaksinkertainen sauva. Niiden kiinnitysmenetelmät voidaan jakaa kahteen luokkaan: sylinterin rungon kiinnitys ja männän sauvan kiinnitys. Hydraulisen paineen vaikutuksen mukaan se voidaan jakaa yksivaiheisiin ja kaksoisnäkyviin tyyppeihin.
Männän hydraulinen sylinteri on yksivaikutteinen muotoilu, liikettä ohjaa hydraulinen paine ja paluumyrsky vaatii ulkoisen voiman. Se soveltuu pitkähuollon sovelluksiin, mutta männän painon vuoksi on välttämätöntä välttää oman painon aiheuttamat muodonmuutokset vaakatasossa käytettäessä. Männän ja sylinteriholkin välillä ei ole kosketusta, ja sitä tukee vain sylinteriholkki, mikä yksinkertaistaa sylinteriholkin prosessointihankoja ja on erityisen sopiva pitkähydraulisten sylinterien tekemiseen.
Männän suuren painon vuoksi se voi nousee oman painonsa vuoksi, kun se sijoitetaan vaakasuoraan, mikä johtaa tiivisteen ja oppaan yksipuoliseen kulumiseen, joten se on sopivampi käyttää sitä pystysuunnassa. Mäntä on aina paineessa työn aikana, joten sillä on oltava riittävä jäykkyys vakauden ylläpitämiseksi.
Teleskooppiset hydrauliset sylinterit saavuttavat pitkät aivohalvaukset monivaiheisten mäntien kautta ja niitä käytetään usein tekniikan koneissa. Kun mäntä on vedetty sisään, pituus on lyhyempi ja lähtönopeus ja voima muuttuvat. Teleskooppinen hydraulisylinteri sisältää kaksi tai useampaa mäntävaihetta, jotka ulottuvat suuresta pieneen ja vetäytymään pienestä suureen. Tämä hydraulisylinteri voi saavuttaa pidemmän iskun, ja samalla se on lyhyt, kun se on saatu sisään sisäänvetynä ja siinä on kompakti rakenne. Sitä käytetään usein tekniikan koneissa ja maatalouskoneissa. Kun useat männät liikkuvat peräkkäin, niiden lähtö- ja lähtövoima muuttuvat.
Koneissa käytetään hydraulisia sylintereitä, jotka vaativat kiertoliikettä. Kääntö- tai kiertoliike saavutetaan muuttamalla hydraulista painetta. Rakenteessa on yksiterät, kaksinkertaiset terät ja kierre. Swing -hydrauliset sylinterit ovat hydraulisia sylintereitä, joilla on erityinen rakenne, ja niiden lähtöliike on kääntö- tai kiertoliike. Tätä hydraulista sylinteriä käytetään usein mekaanisissa järjestelmissä, jotka vaativat kiertoliikettä, kuten tekniikan koneet, metallurgiset koneet jne. Sen käyttöperiaatteena on hallita männän kääntökulmaa ja voimaa muuttamalla hydraulisen paineen suuntaa ja kokoa tarvittavan kiertoliikkeen saavuttamiseksi. Swing -hydrauliset sylinterit, avaintoimilaitteina, jotka tuottavat vääntömomenttia ja saavuttavat edestakaisen liikkeen, on erilaisia suunnittelumuotoja, mukaan lukien yksiterät, kaksinkertaiset terät ja kierre.
Hydrauliset sylinterit ovat erittäin tärkeä hydraulikomponentti, jolla on suurten voimien laakerin ominaisuudet sujuvasti ja ovat erittäin luotettavia. Niitä käytetään laajasti työstötyökaluissa, metallurgiassa, kaivostoiminnassa, rakentamisessa, maataloudessa ja muissa aloissa.
